Надпровідник товщиною в один шар навчили вирощувати під захисною 2D-оболонкою

Двовимірні надпровідники цікаві для квантової електроніки, бо вони атомарно тонкі, мають чисті інтерфейси і можуть давати незвичні електронні стани. Але є проста технологічна проблема: багато таких матеріалів швидко псуються на повітрі. Для NbSe₂ це означає, що красивий фізичний ефект ще не гарантує можливості зробити з нього стабільну схему.

Спочатку кришка, потім матеріал

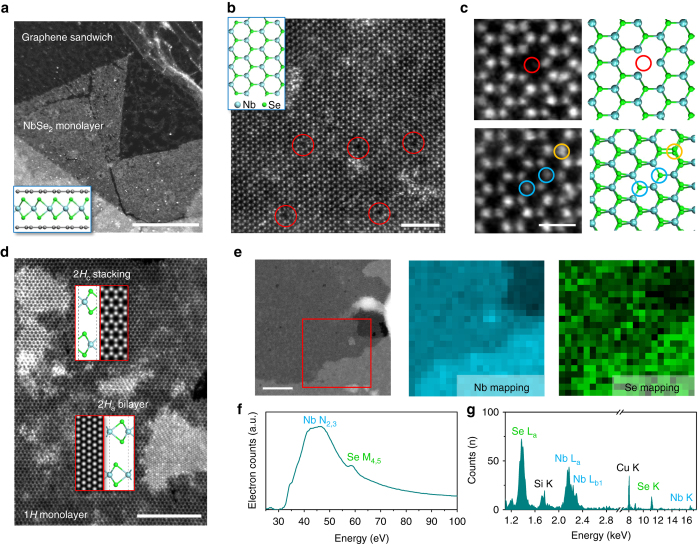

Метод encapsulation epitaxy змінює порядок виробництва. Графен або гексагональний нітрид бору hBN спочатку розміщують на звичайній 3D-підкладці. Під час подальшого росту NbSe₂ формується на межі між цією 2D-кришкою і підкладкою. Той самий атомарний шар одночасно задає інтерфейс для епітаксії та ізолює чутливий матеріал від кисню й вологи.

Від мікропластівця до дюймової плівки

Автори повідомляють про повітряно-стабільні моношарові плівки NbSe₂ площею понад один дюйм. Для 2D-матеріалів це важливий масштаб: багато ефектів спочатку демонструють на пластівцях у десятки мікрометрів, тоді як інтегральні схеми потребують значно більшої однорідної площі та повторюваності технологічних операцій.

Надпровідність збереглася

Гетероструктури графен/NbSe₂ показали надпровідний перехід приблизно при 1 К і хвилю зарядової густини з переходом близько 177 К. Команда також розробила перенесення без окиснення та крайові надпровідні контакти, після чого інтегрувала моношар у електричні схеми. Кінетична індуктивність була близько 0,7 нГн на квадрат.

Навіщо це квантовим схемам

Висока кінетична індуктивність може бути корисною для компактних резонаторів та інших надпровідних елементів. Робота не означає, що традиційні технології завтра замінять NbSe₂: температура близько 1 К усе ще потребує кріогеніки, а масштабування вимагає контролю дефектів і контактів. Але метод вирішує фундаментальне питання — як виростити реактивний моношар і не зіпсувати його ще до виготовлення пристрою.

Що таке encapsulation epitaxy

У звичайній логіці інкапсуляцію додають після росту чутливого 2D-матеріалу, і саме цей проміжок між синтезом та захистом часто призводить до окиснення. Тут порядок перевернули: графен або гексагональний нітрид бору спочатку розміщують на 3D-підкладці, а моношар NbSe₂ виростає вже під цією покривною плівкою на межі інтерфейсів. Кришка одночасно стає шаблоном росту й захисним бар'єром.

Автори Nature повідомили про повітряно-стабільні моношарові плівки площею понад один дюйм. Для лабораторної 2D-фізики це суттєвий крок від окремого exfoliated flake до площі, з якою вже можна говорити про повторюване виготовлення великої кількості елементів. Гетероструктури graphene/NbSe₂ зберегли надпровідний перехід приблизно при 1 К, а перехід charge-density-wave спостерігався близько 177 К.

Навіщо квантовим схемам висока кінетична індуктивність

У тонких надпровідниках інерція носіїв заряду створює кінетичну складову індуктивності. У виготовлених схемах для 1L-NbSe₂ автори виміряли близько 0,7 нГн на квадрат і показали oxidation-free transfer та superconducting edge contacts. Такі елементи цікаві для компактних резонаторів і схем, де потрібна велика індуктивність без довгої геометричної спіралі.

Це все ще рання платформа: температура переходу близько 1 К вимагає кріогеніки, а реальна фабрика повинна контролювати дефекти, однорідність і контактний опір на всій пластині. Але робота знімає одну з базових технологічних перепон — як виростити реактивний моношаровий надпровідник, провести його через процес виготовлення та не втратити властивості через контакт із повітрям.

Що перевірятимуть у наступних пристроях

Для квантової електроніки важливі не тільки Tc та sheet inductance, а й втрати в мікрохвильовому діапазоні, шум, повторюваність контактів і поведінка після багатьох технологічних кроків. Дюймова плівка виглядає переконливо як матеріальний proof of concept, але реальна перевага стане зрозумілою після серійних резонаторів та інших елементів на одній підкладці. Якщо encapsulation epitaxy дасть низький розкид параметрів між пристроями, вона може бути цікавою саме як виробничий метод, а не лише як спосіб зберегти красивий моношар для вимірювання.

Ще один критерій — сумісність із типовою літографією та packaging: матеріал має переживати не один красивий вимір, а весь маршрут від росту до готового мікрохвильового пристрою.

Чому захисний шар не просто упаковка

У цій роботі інкапсуляція є частиною самого механізму росту, а не операцією після синтезу. Це принципово: матеріал не встигає пройти через нестабільний «голий» стан, який треба швидко переносити між камерами або захищати в glove box. Якщо підхід відтворюється на різних підкладках і з різними 2D-кришками, він може стати загальним інструментом для класу матеріалів, що руйнуються на повітрі ще до патернінгу.

Для квантових схем це важливо ще й через інтерфейси. Втрати часто визначає не лише сам надпровідник, а межі між ним, діелектриком і контактами. Atomically flat heterostructure потенційно дає більше контролю над цими межами, але це потрібно довести мікрохвильовими вимірюваннями на серії пристроїв. Тому наступний сильний результат тут — не більший шматок плівки, а кращий Q-factor, менший device-to-device spread і стабільні параметри після повного fabrication flow.

↗
