Зім’яти графен — і змінити його електрику: нанозморшки створюють надзвичайно сильну поляризацію

Зморшка у graphene — не просто дефект поверхні

Graphene — один atomic layer carbon. Через таку товщину він легко згинається, провисає, утворює folds і wrinkles, коли лежить на substrate або контактує з іншим 2D material. Раніше інженери часто сприймали ці нерівності як небажану частину fabrication.

Нова робота показує інший погляд: якщо curvature стає достатньо гострою, геометрія сама змінює electronic structure. Тобто wrinkle може бути не перешкодою, а localized functional element.

Flexoelectricity відрізняється від piezoelectricity

Piezoelectric effect виникає, коли певний non-centrosymmetric crystal поляризується під uniform strain. Flexoelectricity ширша: polarization може з’явитися через gradient of strain — коли одна частина material деформована сильніше за сусідню.

У sub-nanometer graphene wrinkle gradient величезний, бо geometry змінюється на відстані кількох atomic bonds. Саме тому atomic-scale curvature здатна створити ефект, який у більших structures був би набагато слабшим.

Чому graphene на MoS₂ починає buckling

У experiments graphene розміщували на MoS₂. Їхні lattice constants та elastic properties не збігаються: для MoS₂ характерний більший lattice scale, а Young’s modulus і Poisson response відрізняються від graphene.

Mechanical mismatch створює local compression і buckling. Так виникають вузькі wrinkles, де curvature наближається до sub-nanometer scale — саме область, яку автори хотіли дослідити.

На вигині перебудовуються π-orbitals

У плоскому graphene π orbitals симетрично виступають над і під carbon plane. Коли sheet різко згинається, orbital orientation змінюється, виникає hybridization і electron density перестає бути дзеркально симетричною.

DFT calculations показують shift electronic Wannier centers відносно ionic lattice. Фізично це означає локальне розділення positive/negative charge і появу dipole-like polarization.

Симетрія вирішує, чи буде net polarization

Не кожен вигин автоматично дає сильний electrical effect. Якщо curvature закрита й симетрична, contributions з різних sides можуть взаємно компенсуватися.

Substrate-supported open wrinkle порушує symmetry: верхня й нижня частини geometry не еквівалентні. Саме це дозволяє polarization не обнулитися. Це важливе уточнення, бо воно показує, що дизайн future devices має контролювати не лише radius, а й shape/asymmetry.

Приблизно 1 C/m² в experiment і ~4 C/m² у theory

Автори оцінюють experimental polarization density порядку 1 C/m². First-principles model дає величину близько 4 C/m² для найбільш різкої curvature.

За заявою дослідників, це на 5–7 orders of magnitude вище за values, типові для mesoscale flexoelectric systems. Такий розрив виникає не через новий chemical element, а через екстремальний strain gradient на atomic scale.

Electrical threshold близько 1 В

Conductive AFM measurements показали reproducible current onset біля 1 V. Theoretical electrostatic band offset оцінювався приблизно у 1,2 V, тобто experiment і model опинилися близько.

Команда доповнила electrical mapping Raman spectroscopy, Kelvin probe force microscopy, AFM topography та first-principles calculations. Поєднання методів потрібне, щоб не переплутати curvature-induced effect із defects, contamination або contact artifacts.

Ідея існувала давно — тепер її вдалося прив’язати до реального material

Теоретичні роботи про curvature-induced electronic polarization у carbon nanostructures з’являлися ще наприкінці 2000-х. Проблемою було експериментально створити й точно виміряти geometry, де effect достатньо сильний.

У 2026 році Rice University та партнери пов’язали atomic-scale wrinkle geometry із локальним electrical signal. Це важливий міст між theoretical orbital picture і measurable device behaviour.

Що можна робити, якщо навчитися «малювати» wrinkles

Сучасна semiconductor engineering звикла змінювати material properties через doping, alloy composition, gate voltage або heterostructures. Curvature додає ще один design parameter: geometry.

У перспективі можна уявити flexible sensors, nanoelectromechanical elements, local junctions або reconfigurable 2D electronics, де потрібну function створює контрольований fold. Але до цього треба навчитися стабільно fabricating wrinkles потрібної height, width і symmetry на великих areas.

Як саме вимірюють електрику однієї нанозморшки

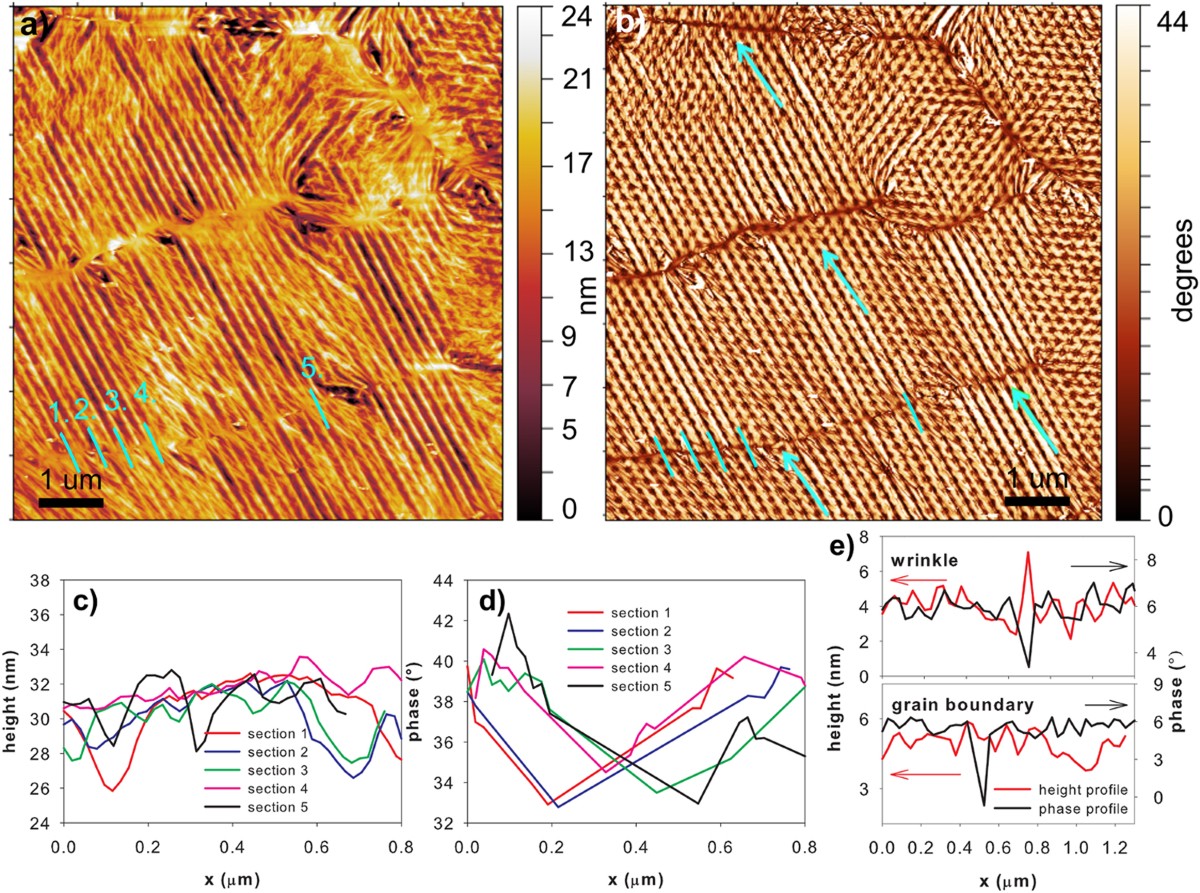

Atomic force microscopy дає topography — height і shape wrinkle. Kelvin probe force microscopy вимірює local contact potential, тобто показує, де surface electrostatic landscape відрізняється від flat graphene. Conductive AFM додає current map, коли nanoscale tip одночасно служить electrode.

Raman spectroscopy потрібна як незалежний probe strain і material quality. Якщо electrical signal збігається з sharp curvature, а Raman та calculations підтверджують відповідний strain field, пояснення через flexoelectricity стає значно сильнішим, ніж проста кореляція «тут є wrinkle — тут є current».

Чому 5–7 orders enhancement не означає нескінченну енергію

Polarization density може бути величезною, бо вона локалізована у надзвичайно вузькій atomic-scale області. Але total charge і available energy визначаються ще й площею feature, capacitance та external circuit.

Тому headline про рекордну C/m² не слід читати як готову nanobattery. Це дуже сильний local field effect, корисний для interfaces, sensing і electronic band engineering, але не джерело macroscopic power.

Curvature engineering може стати родичем strain engineering

У 2D materials давно використовують strain, twist angle і heterostructure alignment для зміни band structure. Sharp curvature додає ще одну вісь control: вона одночасно змінює orbital overlap, local symmetry і electrostatic potential.

Це може бути цікаво для valley/spin physics, local barriers, charge funnels або nanoelectromechanical sensors. Конкретні applications ще треба демонструвати, але сама можливість «намалювати potential landscape формою sheet» відкриває новий design space.

Головний manufacturing challenge — повторюваність

Випадкова wrinkle на transferred graphene може бути красивим research object, але chip industry потребує мільйонів features із майже однаковими dimensions. Потрібно контролювати position, radius of curvature, orientation, adhesion до substrate та stability під temperature cycles.

Якщо geometry дрейфує або relaxes, electrical function теж зміниться. Тому шлях до device лежить через nano-patterned substrates, controlled buckling або іншi fabrication techniques, які формують wrinkles за design, а не випадково.

Чому substrate — частина пристрою, а не просто підкладка

У 2D electronics substrate визначає adhesion, friction, dielectric environment і механічні boundary conditions. Для flexoelectric wrinkle він ще й визначає asymmetry: sheet, що лежить на surface, фізично не еквівалентний вільно підвішеному симетричному fold.

Тому одна й та сама nominal curvature на різних substrates може дати інший potential landscape. Future curvature engineering потребуватиме co-design graphene + substrate, а не лише patterning самого carbon layer.

Чи можна перемикати такий effect механічно

Теоретично local curvature можна змінювати strain, pressure, electrostatic actuation або nanoelectromechanical motion. Якщо polarization follows geometry reversibly, це відкриває шлях до mechanically tunable electronic elements.

Однак нова робота демонструє effect у сформованих wrinkles, а не готовий high-cycle mechanical switch. Питання fatigue, hysteresis та stability при тисячах bend/unbend cycles ще потребують окремих experiments.

↗
