Оптоволокно на чипі: Caltech навчив світло майже не губитися всередині кремнієвої пластини

Чому звичайне оптоволокно настільки добре зберігає світло

У телекомунікаційному optical fiber світло може проходити кілометри, тому що скло дуже чисте, а межа між core і cladding надзвичайно гладка. Коли photon майже не бачить дефектів і шорсткості, absorption та scattering залишаються малими.

На photonic integrated circuit масштаб інший. Waveguide має вигини, etched boundaries і мікроскопічні неоднорідності. Навіть крихітний roughness стає причиною loss, а у visible wavelengths, де довжина хвилі менша, проблема ще сильніша.

Caltech спробував зробити на wafer те, що fiber industry робить у spool

Команда Kerry Vahala використала germanium-doped silica — germano-silicate glass, близьке за природою до матеріалу телекомунікаційного волокна. Його осаджують безпосередньо на silicon wafer і формують стандартними lithography steps.

Платформа створювалася на 8- і 12-дюймових wafers. Це принципова деталь: мова не про одиничний laboratory chip, вирізаний вручну, а про process, який можна вписувати у логіку semiconductor manufacturing.

Матеріал: близько 25 mol% GeO₂ і лише невеликий index contrast

У paper описаний приблизно 4-мікрометровий germano-silicate layer із вмістом GeO₂ близько 25 mol%. Він лежить на товстому thermal oxide і створює приблизно 2% refractive-index difference відносно surrounding silica.

Невисокий index contrast робить mode менш притиснутим до etched sidewalls. Це допомагає зменшити scattering від мікрошорсткості, хоча за це доводиться платити більшим physical footprint waveguide.

Втрати виміряли від violet до telecom

Після annealing автори повідомляють loss близько 0,49 dB/m на 458 nm, 0,32 dB/m на 532 і 685 nm, 0,19 dB/m на 780 nm, 0,14 dB/m на 965 nm, 0,08 dB/m на 1064 nm і близько 0,09 dB/m на 1550 nm.

Особливо цікава цифра 0,08 dB/m на 1064 nm. Це вже той порядок величин, де integrated waveguide починає нагадувати ранні low-loss optical fibers не лише концептуально, а й за виміряною attenuation.

Навіть без високотемпературного anneal результат залишається сильним

Thermal annealing часто зменшує absorption defects, але він не завжди сумісний із temperature-sensitive devices, які вже інтегровані на тому самому chip. Тому автори окремо виміряли unannealed samples.

Без anneal loss був вищим, але залишався низьким: приблизно 0,15 dB/m на 1550 nm та 0,19 dB/m на 1064 nm. Для heterogeneous integration це важливо — photonic layer можна потенційно додавати поруч із іншими матеріалами без жорсткого thermal budget.

Q понад 180 мільйонів і максимум близько 463 мільйонів

Щоб оцінити, наскільки довго світло живе в resonator, використовують quality factor Q. На новій платформі Q перевищував 180 million у діапазоні від 458 до 1550 nm, а найвище значення близько 463 million автори отримали на 1064 nm.

Високий Q означає, що photon робить дуже багато обертів у microring до того, як втратиться. Це основа для narrow-linewidth lasers, optical frequency references, nonlinear optics та ultra-sensitive sensing.

Навіщо chip довгі optical paths, якщо він маленький

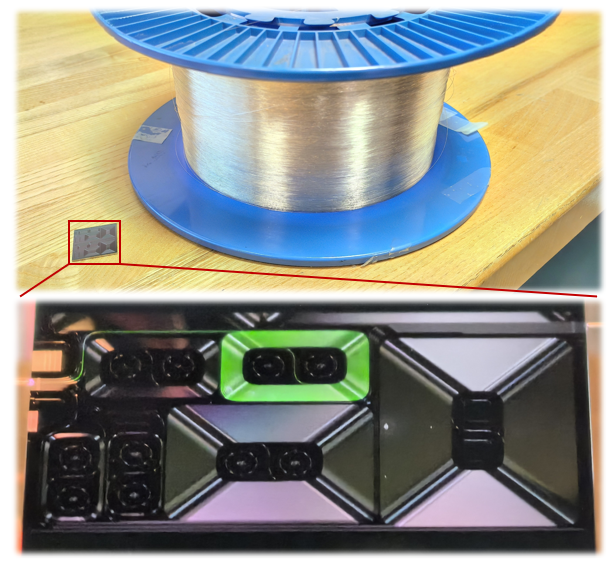

На офіційній фотографії поруч стоять spool optical fiber і крихітний spiral waveguide. Спіраль дозволяє вмістити довгий optical path у площі, яка залишається придатною для chip integration.

У paper є 3-mm-class microrings із free spectral range близько 21,2 GHz, а також інші resonant structures. Чим нижчий propagation loss, тим довші маршрути та складніші filters можна будувати без того, щоб signal зникав по дорозі.

AI data centers: проблема не лише рахувати, а й передавати

GPU і AI accelerators стають швидшими, але великі clusters витрачають дедалі більше енергії на communication між chips, boards і racks. Optical interconnects дозволяють переносити багато wavelength channels одночасно та потенційно знижувати energy per bit.

Ultralow-loss waveguides не вирішують автоматично packaging, modulators, photodetectors і laser integration. Але вони прибирають одну фундаментальну перепону: signal може проходити складні on-chip optical networks із меншим attenuation.

Від optical clocks до quantum systems

Caltech називає optical clocks, gyroscopes, precision spectroscopy, frequency generation, AI data-center communications і quantum computing. Для всіх цих напрямів важливі однакові речі: чистий spectrum, стабільна phase і мінімальні losses.

Технологія цікава ще й тим, що охоплює великий спектральний діапазон. Один manufacturing family може працювати не лише у telecom 1550 nm, а й у visible та near-infrared bands, де потрібні atomic transitions, sensing і quantum emitters.

Як process виглядає з точки зору semiconductor fab

Робота важлива не лише material choice. Germano-silicate layer осаджували при відносно невисокій temperature близько 270 °C, після чого geometry формували deep-ultraviolet stepper lithography. Це той тип patterning, який добре знайомий semiconductor industry, а не exotic serial-write process для одного зразка.

Для photonics manufacturing це критично: прекрасний resonator не перетвориться на platform, якщо кожен chip потрібно годинами малювати electron beam. DUV stepper дозволяє повторювати patterns на великій wafer і потенційно підвищує uniformity між devices.

Що дає ultra-high-Q resonator на практиці

У resonator light багато разів обходить замкнений маршрут. Якщо loss малий, effective interaction length стає величезною, хоча фізичний ring має millimetre scale. Це підсилює слабкі nonlinear optical effects і дозволяє працювати з меншим pump power.

Саме тому paper демонструє не лише passive waveguide. Authors обговорюють soliton microcombs, stimulated Brillouin lasing, self-injection locking та narrow-linewidth sources. Тобто platform уже перевіряють як основу active/functional photonic systems.

Thermorefractive noise: коли навіть temperature fluctuations стають проблемою

Для optical clocks або ultra-stable lasers недостатньо просто не втрачати photons. Refractive index самого material трохи змінюється через microscopic temperature fluctuations, і це рухає resonance frequency. На надвисокому Q такий noise стає фундаментально помітним.

Low-loss glass, правильний mode volume і resonator geometry допомагають зменшувати sensitivity. Тому race за Q — це не спортивний рекорд, а спосіб отримати cleaner frequency references і більш стабільні coherent systems.

Що ще не вирішено перед масовим AI interconnect

Data-center optical link потребує не лише waveguide. Потрібні efficient lasers, modulators, wavelength multiplexers, photodetectors, electrical drivers, packaging, fiber coupling і thermal management. Будь-який із цих елементів може з’їсти energy savings, якщо інтеграція погана.

Caltech вирішує одну фундаментальну ланку — propagation loss. Її сила в тому, що same material platform охоплює wavelengths від violet до telecom, але commercial system ще має об’єднати багато різних devices у manufacturable stack.

Чому широкий wavelength range важливіший за один рекорд

Photonic platform часто чудова лише у вузькому spectral window, тому для іншої wavelength потрібен інший material stack. Тут germano-silicate family демонструє low-loss behaviour від violet 458 nm до telecom 1550 nm. Це дозволяє одній fabrication philosophy охоплювати atomic/quantum experiments у visible, precision metrology біля 1 µm і communications у telecom.

Для research labs це зменшує fragmentation: resonators, delay lines та filters можна проектувати на спорідненому materials base, а не повністю перебудовувати process для кожного application.

Що означає «майже як fiber» без перебільшення

Сучасне long-haul telecom fiber усе ще має нижчі losses, особливо біля optimized 1550-nm window. Тому photonic chip не зрівнявся з найкращим волокном за кожною wavelength.

Досягнення інше: integrated geometry, де світло проходить etched bends і resonators на wafer, наблизилася до історичного fibre-like loss regime. Саме комбінація low attenuation, lithographic integration і broad spectrum робить result важливим.

↗
